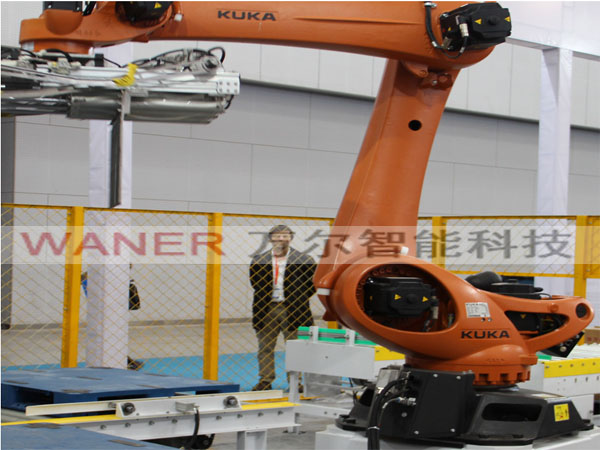

對于工業機器人來說，搬運物料是其抓取作業方式中較為重要的應用之一。工業機器人作為一種具有較強通用性的作業設備，其作業任務能否順利完成直接取決于夾持機構，因此機器人末端的夾持機構要結合實際的作業任務以及工作環境的要求來設計，這導致了夾持機構結構形式的多樣化。

大多數機械式夾持機構為雙指頭爪式，根據手指運動方式的可分為：回轉型、平移型；夾持方式的不同又可分成內撐式與外夾式；根據結構特性可分為氣動式、電動式、液壓式及其組合夾持機構。

一、氣壓式末端夾持機構

氣壓傳動的氣源獲取較為方便，動作速度快，工作介質，同時流動性優于液壓系統，壓力損失較小，適用于遠距離控制。以下為幾種氣動式機械手裝置：

1.回轉型連桿杠桿式夾持機構

該種裝置的手指（如V型手指、弧形手指）通過螺栓固定在夾持機構上，更換較為方便，因此能夠顯著擴大夾持機構的應用場合。

2.直桿式雙氣缸平移夾持機構

這種夾持機構的指端通常安裝于配備有指端安裝座的直桿上，當壓力氣體進入單作用式雙氣缸的兩個有桿腔時，會推動活塞逐漸向中間移動，直至將工件夾緊。

3.連桿交叉式雙氣缸平移夾持機構

一般由單作用雙聯氣缸與交叉式指部構成。氣體進入氣缸的中間腔后，會推動兩個活塞往兩邊運動，從而帶動連桿運動，交叉式指端便會將工件牢牢固定；如果沒有空氣進入中間腔體，活塞會在彈簧推力的作用下復位，固定的工件會被松開。

4.內撐式連桿杠桿式夾持機構

通過四連桿機構實現力的傳遞，其撐緊方向和外夾式相反，主要用于抓取帶有內孔的薄壁工件。夾持機構撐緊工件后，為了確保其能夠順利的用內孔定位，通常安裝 3 個手指。

5.固定式無桿活塞缸驅動的增力機構

固定式無桿活塞缸的氣動系統如下所示，該缸為單作用氣缸，反向靠彈簧力作用，由兩位三通電磁閥實現換向。

在無桿活塞缸的活塞徑向位置安裝有一個過渡滑塊，而在滑塊的兩端對稱地鉸接兩鉸桿，如果有外力作用于活塞，活塞便會左右運動，從而推動滑塊上下移動。當系統夾緊時，鉸點B將繞A點作圓周運動，而滑塊上下運動可增加一個自由度，用C點的擺動代替整個汽缸體的擺動。

6.鉸桿2杠桿串聯增力機構的內夾持氣動裝置

當壓縮空氣的方向控制閥處于圖所示左位工作狀態時,氣壓缸的左腔即無桿腔進入壓縮空氣,活塞將在空氣壓力的作用下向右運動，使鉸桿壓力角α逐漸減小,借助角度效應將空氣壓力放大，接著將力傳到恒增力杠桿機構杠桿上，作用力將被再一次放大，變?yōu)閵A持工件的作用力 F。當方向控制閥處于右位工作狀態時，氣壓缸的右腔即有桿腔進入壓縮空氣,推動活塞向左運動,夾持機構松開工件。

二、氣吸式末端夾持機構

氣吸式末端夾持機構借助吸盤內的負壓所形成的吸力來移動物體。主要用于抓取外形較大、厚度適中、剛性較差的玻璃、紙張、鋼材等物體。根據負壓產生方法可分為以下幾種：

1.擠壓式吸盤

吸盤內的空氣由向下的擠壓力排擠而出，使吸盤內部產生負壓，形成吸力將物體吸住。用于抓取形狀不大，厚度較薄且質量較輕的工件。

2.氣流負壓式吸盤

控制閥將來自氣泵的壓縮空氣自噴嘴噴入，壓縮空氣的流動會產生高速射流，從而帶走吸盤內中的空氣，如此便在吸盤內產生負壓，負壓所形成的吸力便可吸住工件。

3.真空泵排氣式吸盤

利用電磁控制閥將真空泵與吸盤相聯，當抽氣時，吸盤腔內空氣被抽走時，形成負壓而吸住物體。反之，控制閥將吸盤與大氣相聯時，吸盤失去吸力而松開工件。

三、液壓式末端夾持機構

1.常閉式夾持機構

借助彈簧強大預緊力固定鉆具，液壓松開。夾持機構未執行抓取任務時，處于夾緊鉆具狀態。其基本結構為一組經過預壓縮的彈簧作用在斜面或杠桿等增力機構上，使卡瓦座產生軸向移動，帶動卡瓦徑向移動，夾緊鉆具；高壓油進入卡瓦座與外殼形成的液壓缸，進一步壓縮彈簧，使卡瓦座和卡瓦產生反向運動，松開鉆具。

2.常開式夾持機構

通常采用彈簧松開、液壓夾緊的方式，未執行抓取任務時處于松開狀態。夾持機構靠液壓缸的推力產生夾持力，油壓減低將導致夾持力的減小，通常要在油路上設置性能可靠的液壓鎖來保持油壓。

3.液壓松緊型夾持機構

松開、夾緊均通過液壓實現，如果兩側液壓缸進油口均通通高壓油，則卡瓦會隨著活塞運動向中心收攏，夾緊鉆具，改變高壓油入口，卡瓦則背離中心，松開鉆具。

4.復合式液壓夾持機構

這種裝置有主液壓缸與副液壓缸，副液壓缸側連接一組碟簧，當高壓油進入主液壓缸，推動主液壓缸缸體移動，通過頂柱將力傳給副液壓缸側的卡瓦座，碟簧被進一步壓縮，卡瓦座移動；同時，主液壓缸側卡瓦座在彈簧力作用下移動，松開鉆具。

四、磁吸式末端夾持機構

分為電磁吸盤和吸盤兩種。電磁吸盤是用接通和切斷線圈中的電流，產生和磁力的方法來吸住和釋放鐵磁性物體。永磁吸盤則是利用磁鋼的磁力來吸住鐵磁性物體的它是通過移動隔磁物體來改變吸盤中磁力線回路，從而達到吸住和釋放物體的目的。但同樣是吸盤，吸盤的吸力不如電磁吸盤大。
